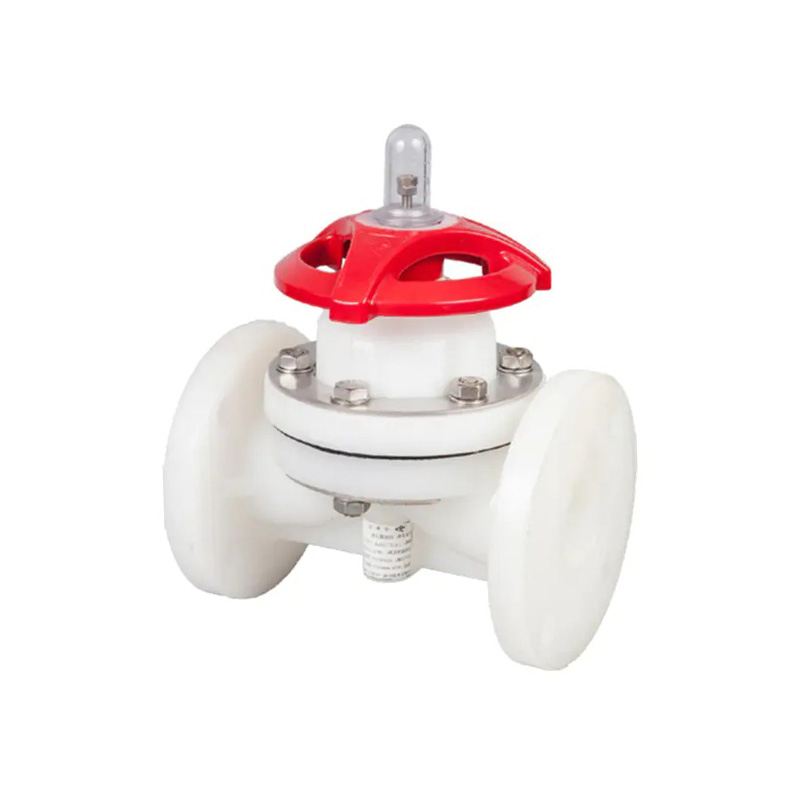

مخصص صمامات الحجاب الحاجز ذات الحواف الموردون، مصنع OEM/ODM

منتج منتج منتج منتج منتج منتج منتج منتج منتج منتج منتج منتج

صمام الحجاب الحاجز اليدوي

بيت / منتجات / صمام يدوي / صمام الحجاب الحاجز اليدوي / صمامات الحجاب الحاجز ذات الحواف

السابق:صمامات الحجاب الحاجز للاتحاد الحقيقي التالي:لا مقال لاحق

الأجزاء والمواد
الأبعاد والمواصفات
خيارات
الأسئلة الشائعة
اتصل بنا

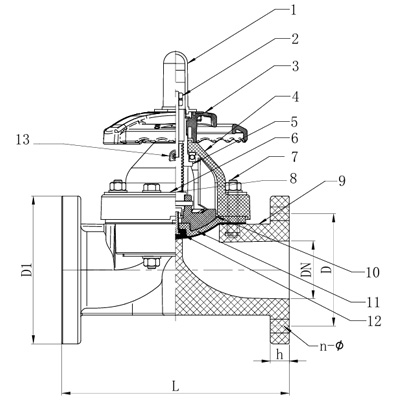

لا.	أجزاء	المواد
1	غطاء المقياس	جهاز كمبيوتر شخصي
2	صامولة مسمار	الفولاذ،الفولاذ المقاوم للصدأ
3	عجلة يدوية	ABS،PPG
4	غطاء المحرك	PPG،FRPP،PPH،UPVC،CPVC،PVDF
5	كم	الحديد الزهر مع طلاء النيكل وسبائك النحاس
6	سبورة	الفولاذ المطلي بالبلاستيك،الفولاذ المقاوم للصدأ
7	مسمار وصامولة	الفولاذ،الفولاذ المقاوم للصدأ
8	ينبع	الفولاذ،الفولاذ المقاوم للصدأ،سبائك النحاس
9	جسم	FRPP،PPH،UPVC،CPVC،PVDF
10	ضاغط	PVDF،CPVC،PVDF،CPVC،الحديد الزهر
11	وسادة	EPDM،FPM
12	غشاء	EPDM،FPM،PVDF،FEP،PFA،PTFE
13	شحم الحلمة	DN80،80-250 يستخدم فقط،سبائك النحاس،الفولاذ المقاوم للصدأ

القيمة المرجعية للسيرة الذاتية
مفتوح بالكامل 100%

دي إن			قيمة السيرة الذاتية

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(ميجا باسكال) مخطط درجة الحرارة%الضغط

دي إن	فرب			بي بي إتش			يو بي في سي		سي بي في سي			بي في دي إف
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

جدول الأبعاد

دي إن	D1（مم）			د（مم）			ل（مم）				ح（مم）	ن			φ（مم）

	HG/DIN	جيس	أنسي	HG/DIN	جيس	أنسي	إتش جي	دين	جيس	أنسي		HG/DIN	جيس	أنسي	HG/DIN	جيس	أنسي

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26
